Tesla「Terafab」專案與全球半導體產業鏈響

戰略價值、市場衝擊與台積電潛在影響深度解析

2026年3月14日，特斯拉 #TSLA 執行長 Elon Musk 透過社群平台正式宣布，為了實現人工智慧（AI）晶片自製化的「Terafab」專案將於七日內（2026年3月21日）啟動。這項初始預估耗資高達250億美元的半導體製造計畫，這將是特斯拉資本支出的最大單一項目，但對於全球跟半導體產業有如何的影響？

長期以來，全球無晶圓廠（Fabless）晶片設計公司高度依賴台積電（TSMC）與韓國三星電子（Samsung Electronics）等晶圓代工業者的製造能力。但是隨著人工智慧模型訓練、全自動駕駛（FSD）、Cybercab 無人計程車以及 Optimus 人形機器人等新興應用對算力的需求大量爆發，現有的全球半導體供應鏈越來越難以滿足特斯拉未來的產能與成本要求。

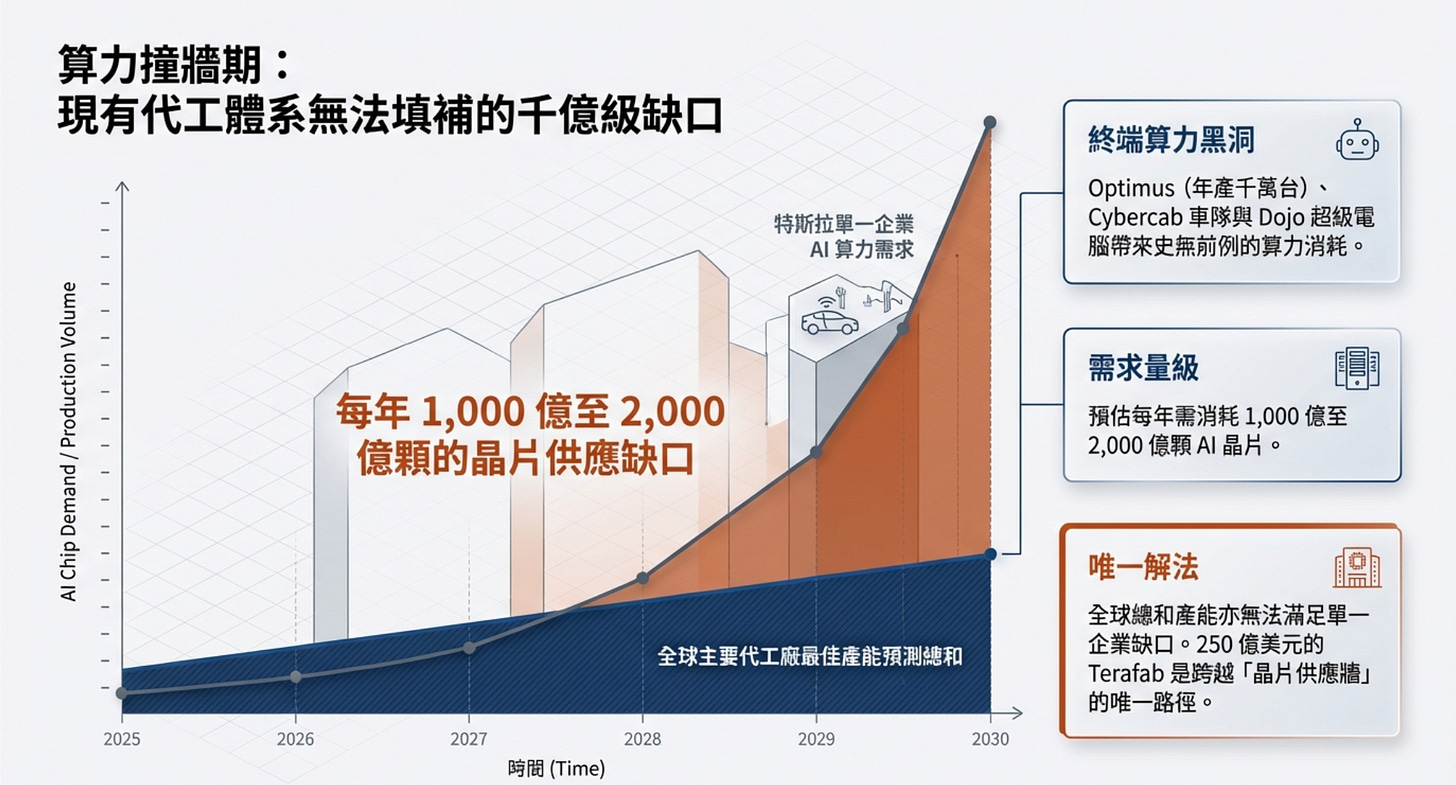

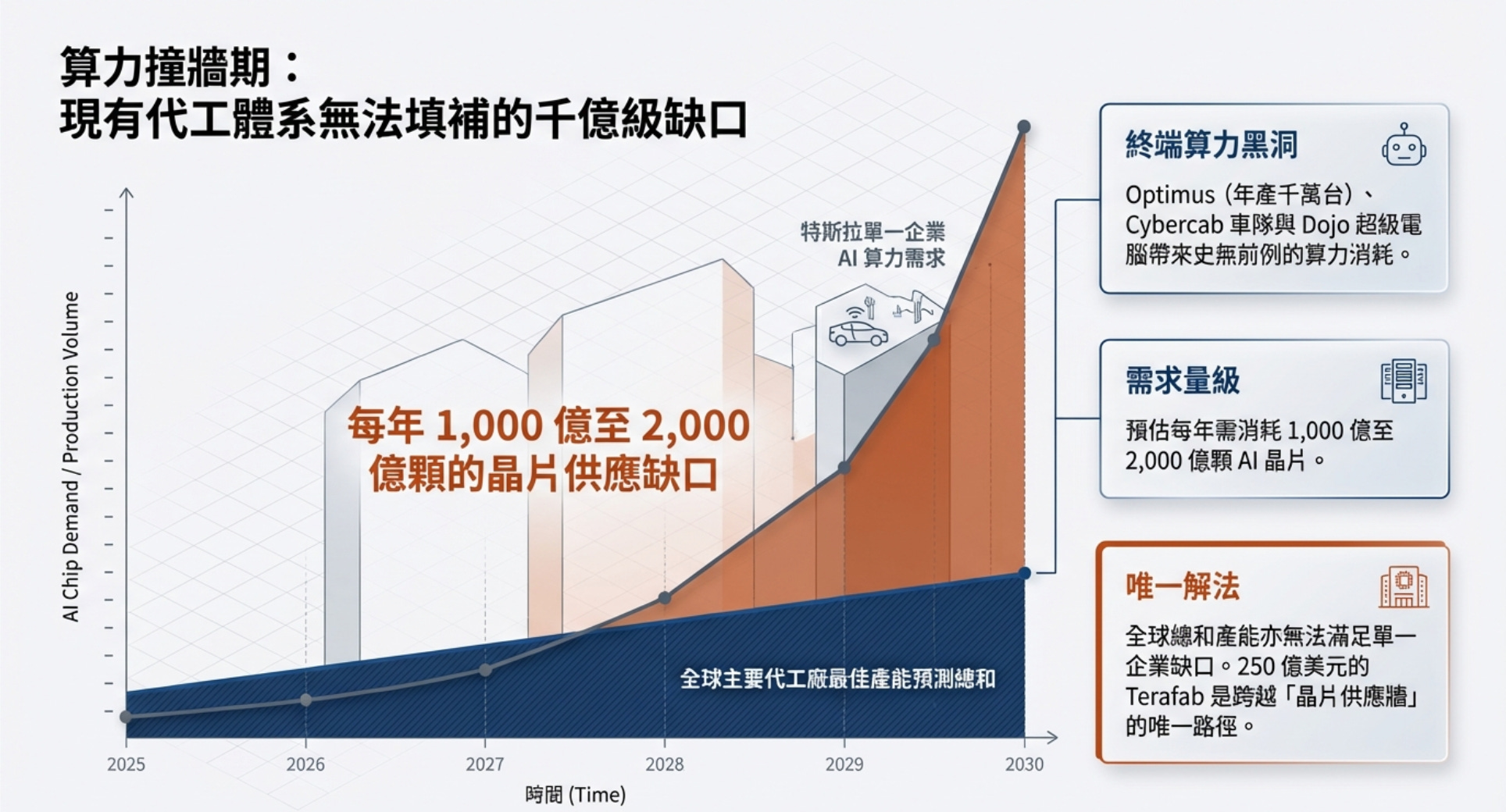

Elon Musk 在 2026 年初的財報電話會議就有提到，即便將全球主要晶圓代工廠的最佳產能預測相加，仍無法支持特斯拉未來的需求缺口，未來將面臨一座「晶片供應牆」（Chip Wall）。Terafab 專案其實是為了解決這瓶頸：透過建設年產約一千億至兩千億顆 AI 晶片的超大晶圓廠，想要從目前的窘境，改變算力基礎設施的生產與供應邏輯。

在上次財報，大叔就分享過我們未來必須將特斯拉視為一家橫跨自動駕駛、AI 基礎設施與機器人技術的垂直整合 AI 平台公司。

Terafab專案的技術規格

特斯拉的Terafab，我們要將它當作未來試圖顛覆現在的半導體製造標準的大型基礎設施。

這個計畫是想將邏輯晶片製造、記憶體整合以及先進封裝技術完全集中的實體生產空間內，你可以想像成特斯拉想把Intel、TSMC、MU、日月光都整併在一起。

大規模的建設與產能目標

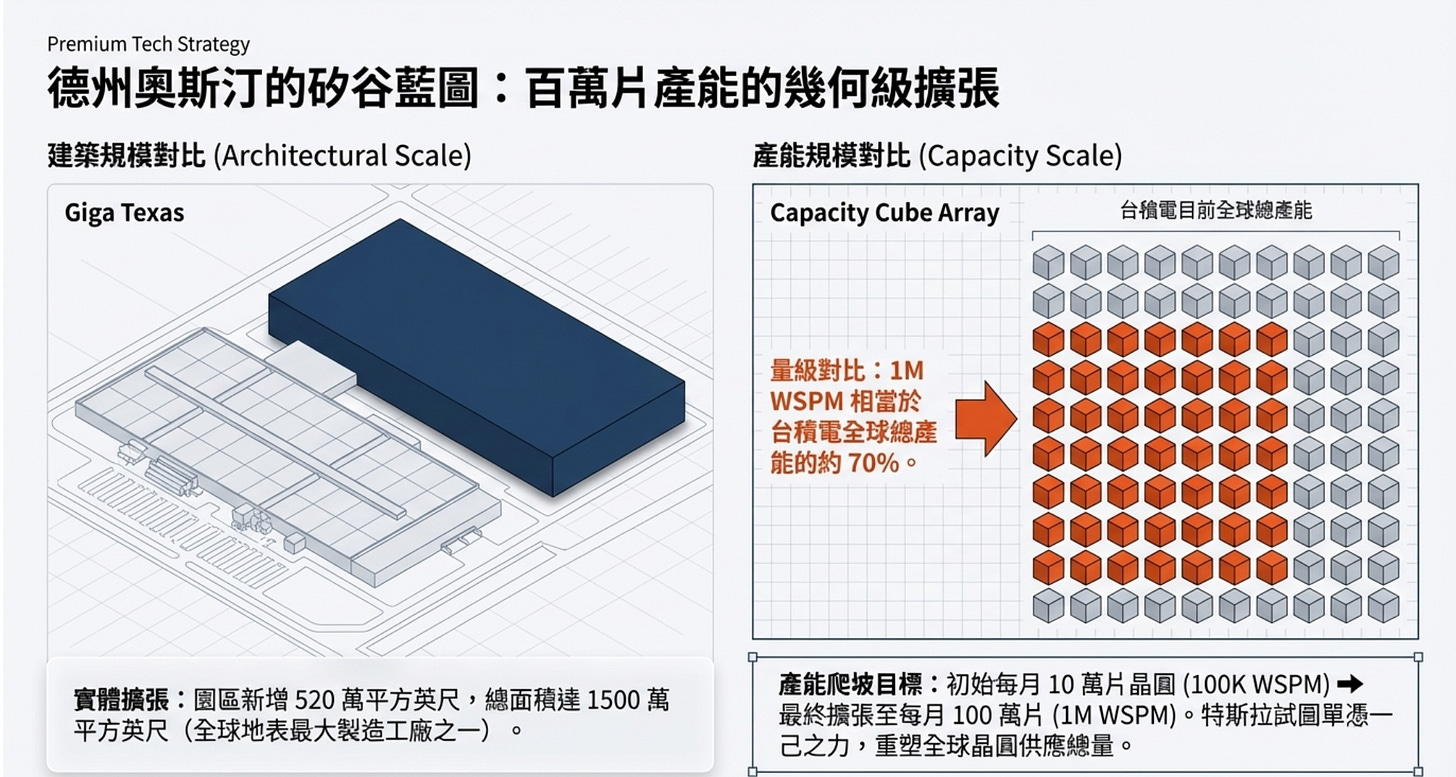

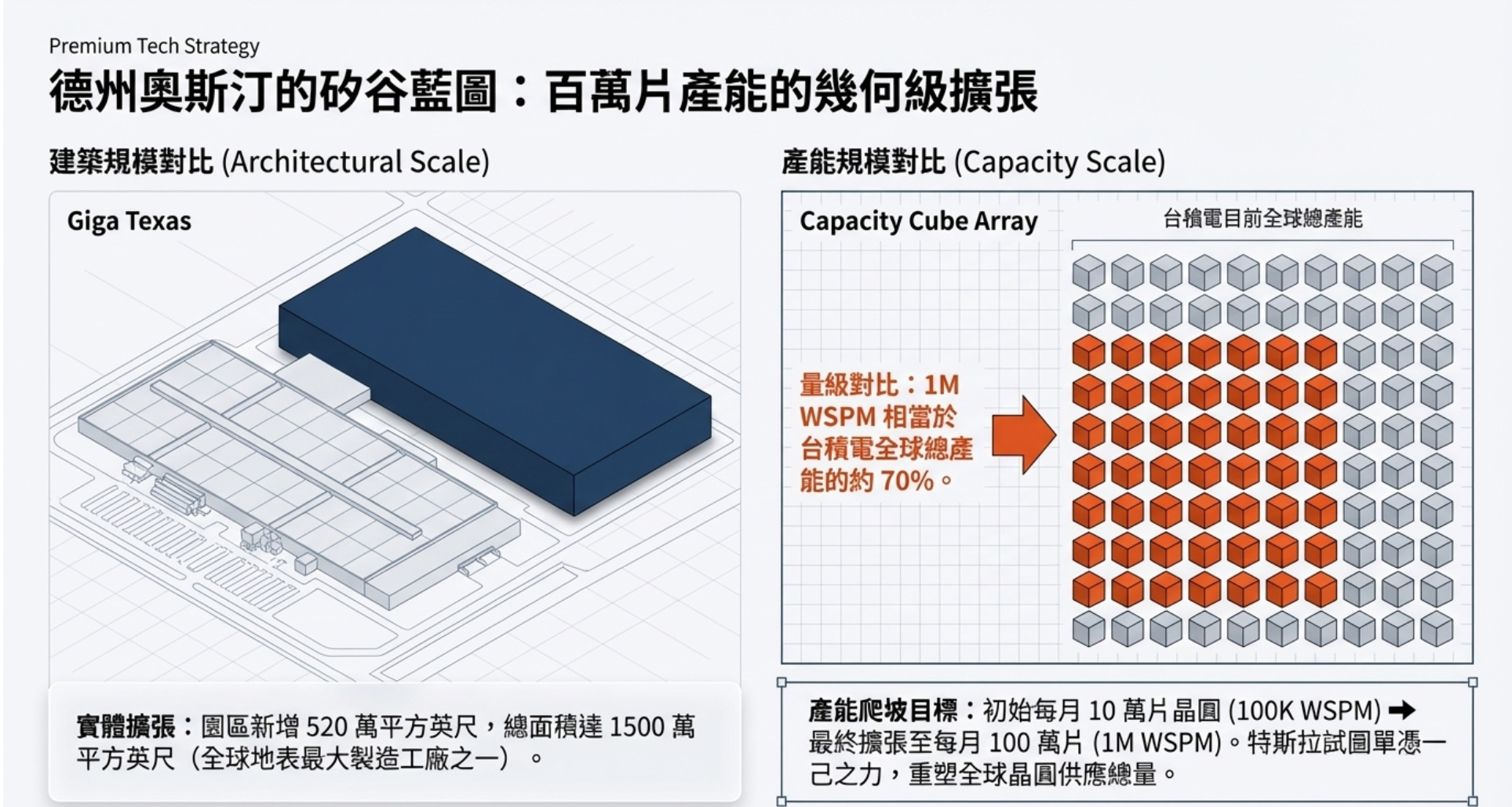

根據最新的建照文件與無人機空拍觀察，Terafab的建址位於德州奧斯汀的Giga Texas北區。特斯拉正在進行整地工程，預計將在2026年底前為該園區增加超過520萬平方英尺的建築面積。到時候 Giga Texas的總佔地面積將達到驚人的1500萬平方英尺，這也將是全球地表最大的製造工廠之一。

在產能方面，Terafab的初始目標為每月10萬片晶圓啟動量（WSPM），並設定最終擴張至每月100萬片WSPM的目標。若達到百萬片級別，單一Terafab的產能將相當於台積電目前全球總產能的約70%。也就是特斯拉想單憑一己之力重新打造全球晶圓供應總量。在製程技術方面，該廠將直接切入最先進的2奈米（2nm）製程，主要用於生產特斯拉第五代（AI5）跟後續的高階AI處理器。

「統一封裝」與整合技術的優勢

傳統半導體供應鏈中，晶圓製造與後段封裝（OSAT）往往在不同國家的不同廠區進行，因為地緣政治導致供應鏈的延遲跟風險。Terafab 計畫引入「統一封裝」概念，在廠內直接進行邏輯運算單元與記憶體的整合。

這種高度整合的架構能夠縮短晶片內部資料傳輸的距離。在AI模型訓練與邊緣推論中，記憶體頻寬與資料傳輸延遲往往是效能瓶頸。透過直接整合，Terafab能夠降低AI運算過程中的延遲，並提升整體能源效率。這對於需要在嚴苛熱學環境與有限電力預算下運作的邊緣運算機器（如Optimus機器人與Cybercab自駕車）而言，可以提供技術優勢。

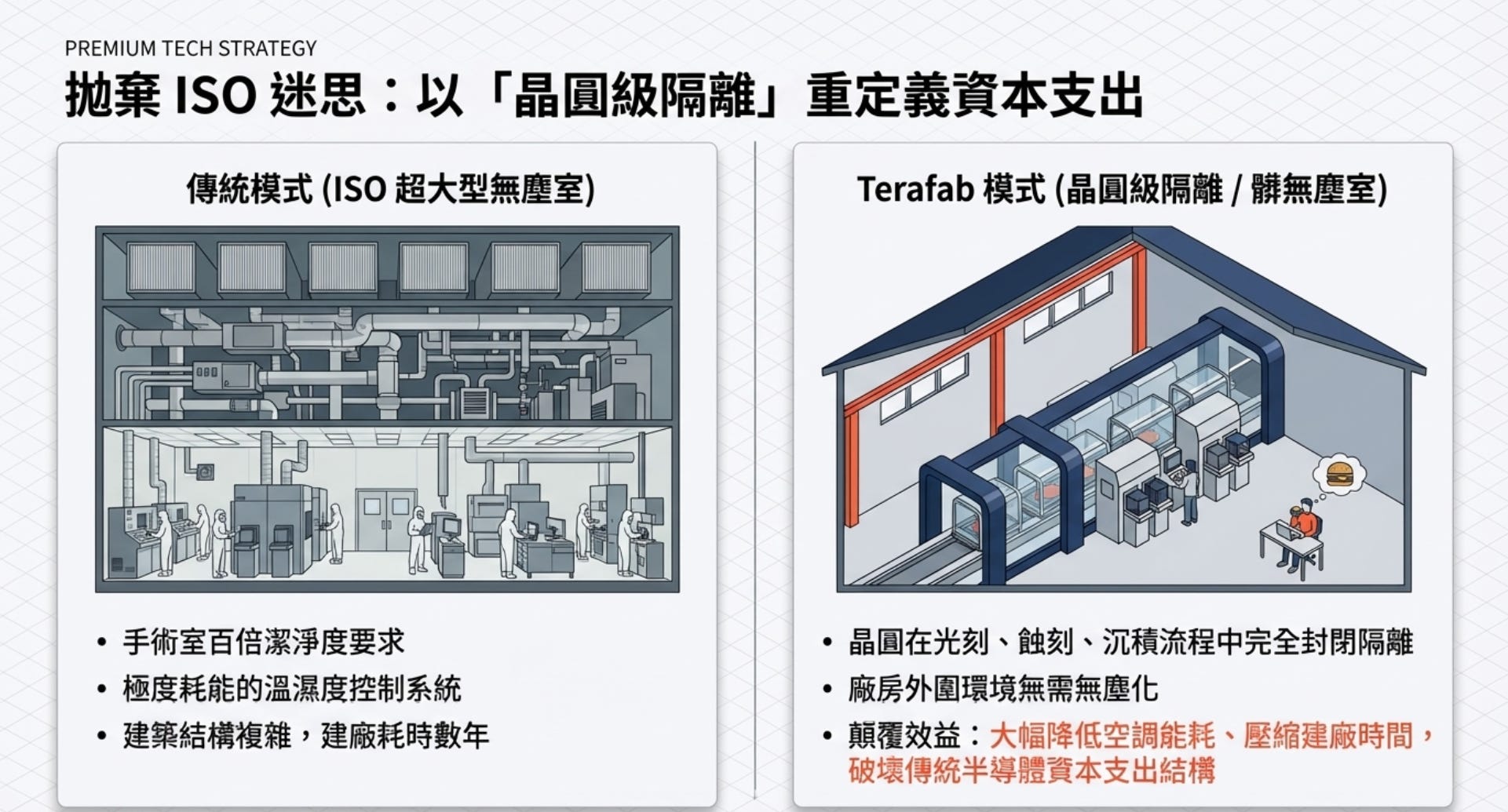

製造環境從ISO無塵室到「晶圓級隔離」

半導體製造是非常高精密的工業過程，對無塵環境極度敏感。即使是奈米級的離子物質（如氯、鈉、氟）、分子化合物（如溶劑殘留）、金屬微粒或空氣中的皮屑與粉塵，都可能導致電晶體失效與良率大幅下降。傳統晶圓廠依賴昂貴的ISO標準超大型無塵室，要求可是比醫院手術室高出一百倍，並還要配備龐大的HEPA過濾系統與嚴格的溫濕度控制。

然而，馬斯克提出了質疑，並計畫在Terafab推行被業界稱為「晶圓級隔離」（Wafer-level isolation）或「髒無塵室」（Dirty cleanroom）的概念。這種設計主動放棄維持整棟建築的超高潔淨度，轉而將矽晶圓在整個光刻、蝕刻、沉積等製造流程中完全封閉隔離，讓整個製造環境與周圍的廠房環境隔絕。馬斯克開玩笑說這種設計可以讓工程師未來在晶片製造的同時「在無塵室裡吃起司漢堡」，以後特斯拉晶片可能有起司漢堡口味。當然如果能透過創新的傳輸模組與環境控制成功克服良率挑戰，這絕對能大幅降低建廠成本與空調能耗，大幅縮短建廠時間，甚至重新定義半導體資本支出結構。

特斯拉邁向終極IDM的演化

其實在這件事情，大叔認為Musk 對特斯拉期許未來能轉型為高度垂直整合的製造廠（IDM）。如果成功，特斯拉將會鞏固下一個十年的領導地位。

建立堅不可摧的「算力護城河」

在人工智慧與實體機器人（Physical AI）時代，硬體算力等於企業的生產力。特斯拉的未來產品線將生產無可限量的算力：

1. Optimus人形機器人：特斯拉已確認Optimus V4版本將於2027年在Giga Texas進入全面量產，目標產能高達每年1000萬台。每一台機器人需要強大的邊緣推論晶片來解析視覺數據與執行複雜的物理動作。

2. Cybercab與全自動駕駛 (FSD)：隨著FSD邁入無監督階段，數千萬輛自駕車隊需要極低延遲的車載運算晶片。

3. Dojo與xAI超級電腦：為了訓練前兩個設備所需的參數模型，特斯拉與xAI正在建置擁有35萬顆Nvidia GPU等級的超級電腦，並計畫將訓練容量擴張至驚人的2 Gigawatts。

面對如此大的需求，馬斯克預估未來每年需要高達1000億至2000億顆AI晶片 。這已經遠超現有半導體供應鏈的極限。再者透過Terafab，特斯拉將電晶體、記憶體與封裝掌握在自己手中，其實也是建立讓Meta、Google無法跨越的「護城河」。當算力不再受制於產能分配跟電力限制時，特斯拉的就可以更大膽的擴張。

晶片架構的最佳化與能效突破

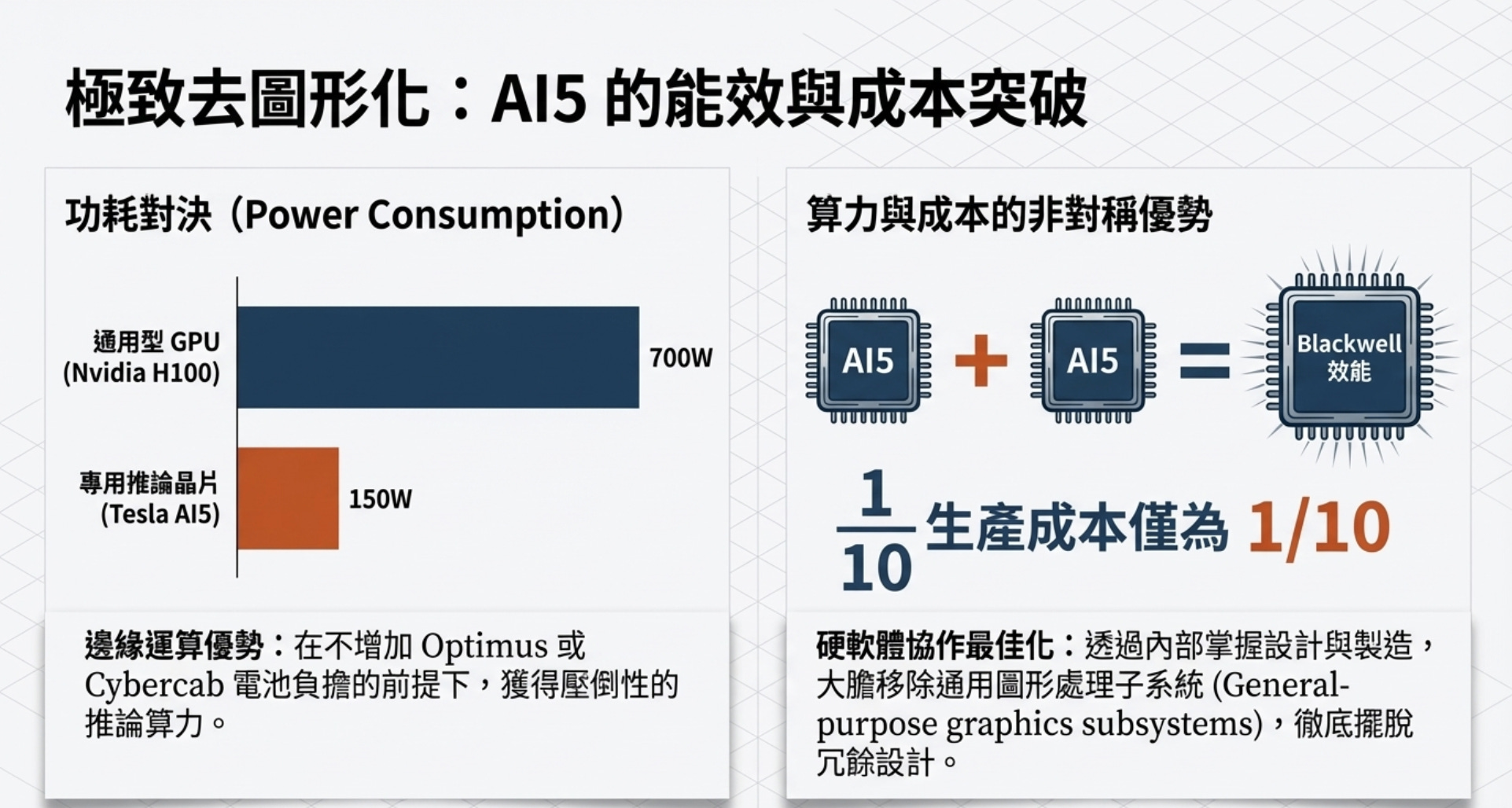

透過內部掌握晶片設計與製造，特斯拉實現了自己的硬軟體協作最佳化，擺脫通用型晶片（GPU）的冗餘設計。以即將量產的AI5晶片為例，特斯拉為了最大化神經網路處理效能，大膽移除了通用圖形處理子系統（General-purpose graphics subsystems）。這帶來了驚人的突破。資料顯示AI5晶片在僅需150瓦的功耗下，便能達到與功耗高達700瓦的Nvidia H100加速器相當的運算效能。更令人矚目的是，兩顆AI5晶片的聯合算力即可匹敵一顆Nvidia最新的Blackwell處理器，更令人期待是生產成本預估為Blackwell晶片的十分之一。這種在功耗與成本上的優勢，讓特斯拉能夠在不增加車輛或機器人電池負擔的前提下，等同先天就遠超競爭對手的能力。

打破摩爾定律週期的開發模式

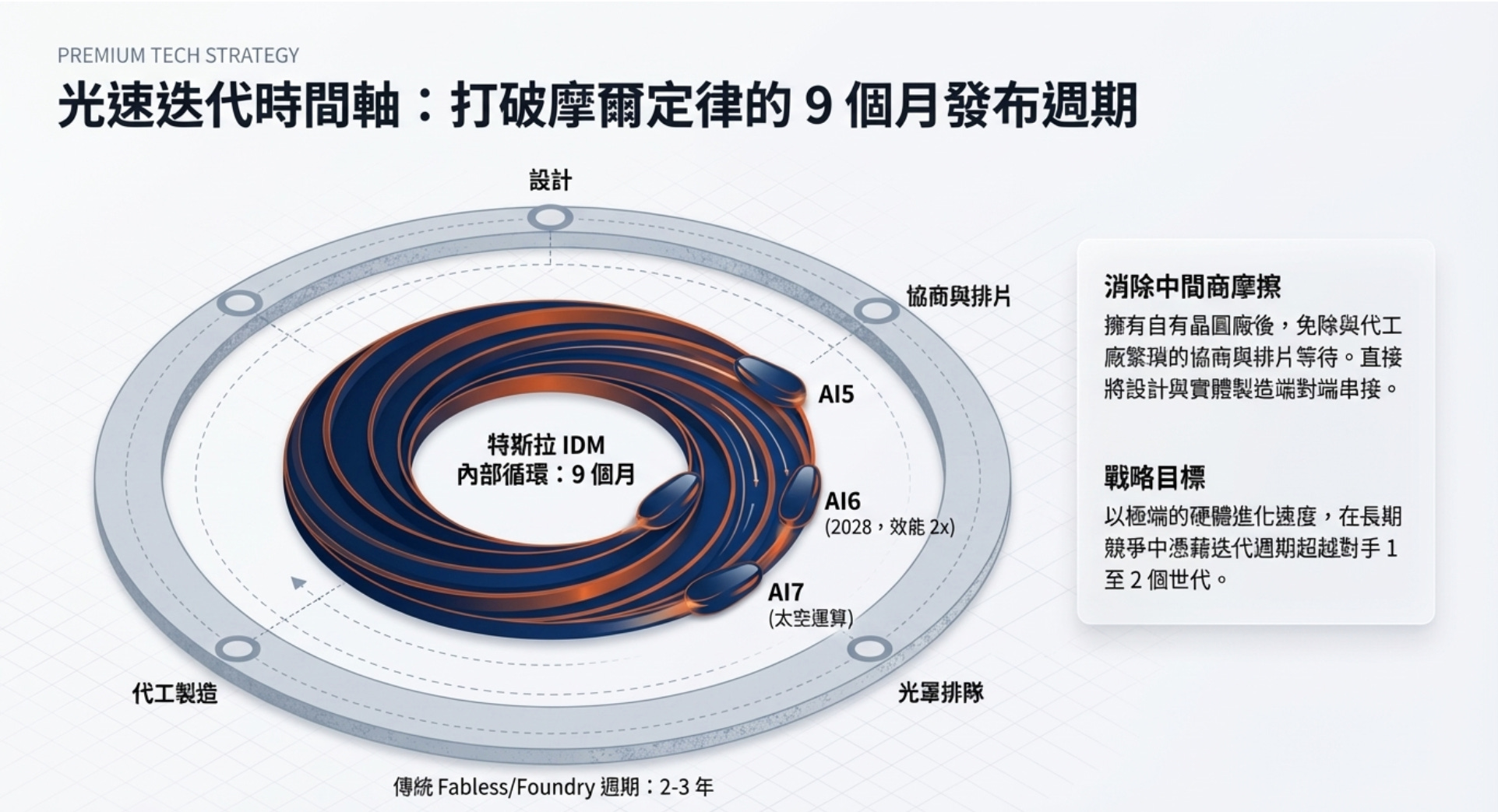

傳統半導體晶片的設計與代工週期極長，通常以年為單位進行迭代。然而特斯拉計畫導入激進的「九個月發布週期」。在AI5之後，特斯拉已經規劃了AI6（預計2028年推出，效能為AI5的兩倍）與專為太空運算設計的AI7。這種硬體迭代速度，只有在擁有自有晶圓廠、免除與代工廠繁瑣的協商、光罩製作排隊與排片等待的情況下才能實現。以長期來看，特斯拉想要用AI硬體進化速度去超越自己競爭對手一到兩個世代。

避免地緣政治風險與供應鏈的目的

全球半導體供應鏈高度集中於東北亞地區（特別是台灣、日本與韓國），全球AI發展等於在高度地緣政治風險之下。近年來的國際局勢動盪，對於過度依賴單一地區的供應鏈也會顯示特別不可靠。

馬斯克在2026年的財報電話會議上直言，多數人低估了未來幾年地緣政治風險對產業的影響。在美國本土建立包含邏輯、記憶體與封裝的晶圓廠，這就是是對沖全球供應鏈斷裂風險的保險。也可以避免因制裁、軍事衝突或自然災害而受到影響，這才能讓美國實現「算力主權」（Compute Sovereignty）。

對半導體產業鏈與基礎設施的顛覆

顛覆傳統無晶圓廠模式

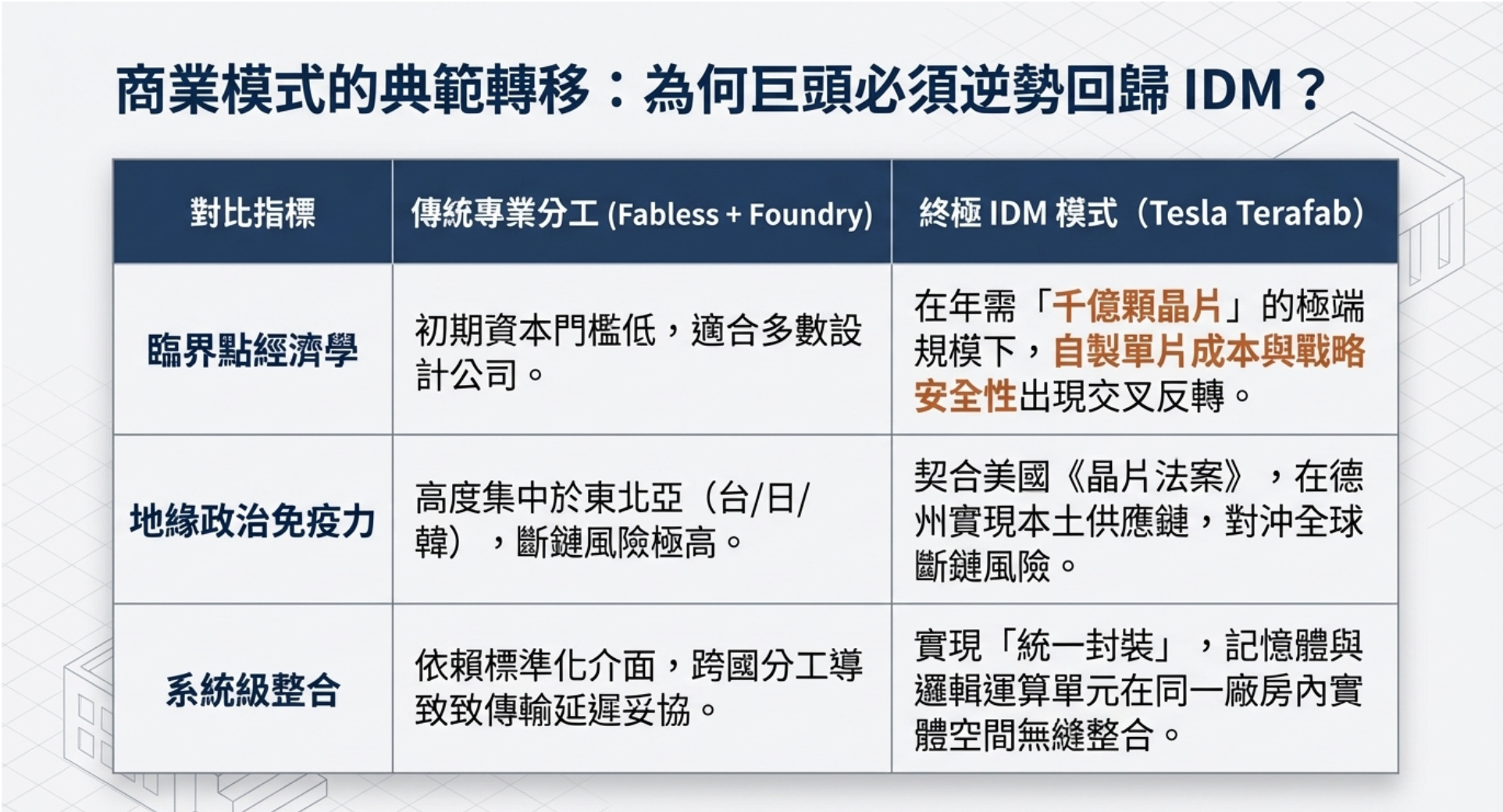

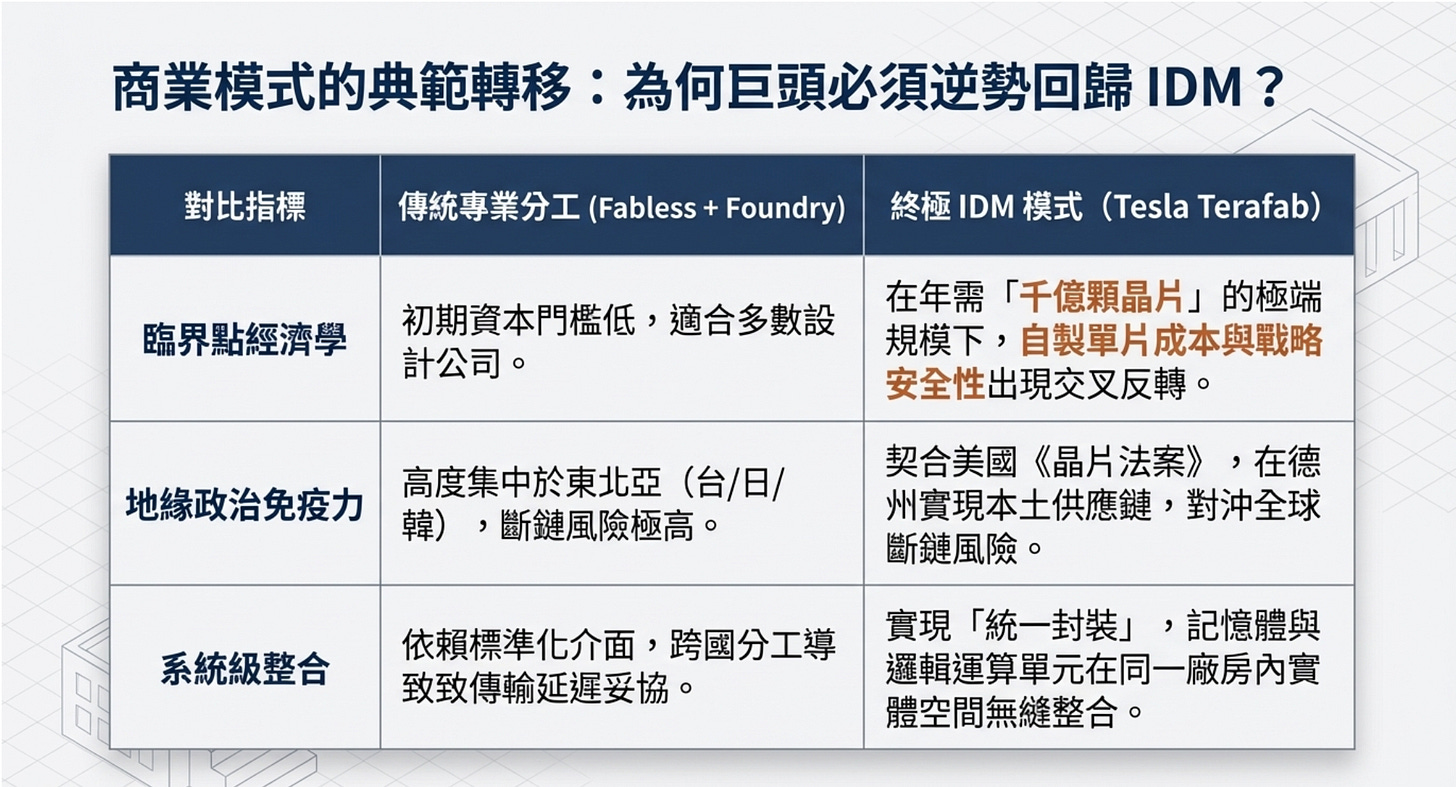

過去三十年來，半導體產業的核心趨勢是「專業分工」—設計公司（Fabless，如Nvidia、AMD、Apple）專注IC設計，而將資本密集且良率要求極高的製造環節交由代工廠（Foundry，如台積電）。這種模式降低了設計公司的資本門檻，也造就了台積電的霸業。

Terafab的出現也許會逆轉這個趨勢，當資本規模大到某個臨界點（如每年需千億顆晶片）時，專業分工回歸到IDM模式（自行設計與製造）將有更高的經濟效益與戰略安全性。如果特斯拉的模式取得成功，可能讓蘋果、谷歌或Meta等擁有高算力需求的科技巨頭評估自身的半導體製造戰略，也許會尋求更高程度的製造控制權。這對純晶圓代工業者構成威脅。

也是契合美國《晶片法案》與供應鏈自主目標

其實這也契合美國《晶片與科學法案》（CHIPS and Science Act）將半導體製造業回流美國本土的國家戰略。近年來，美國政府致力於重建本土半導體供應鏈，台積電承諾在美投資1650億美元，三星也獲得近百億美元補助在德州泰勒市擴產（該廠區已確認將為特斯拉代工AI6晶片）。

同時美國科技巨頭掀起高CapEx的基礎設施投資：蘋果投資6000億美元於本土製造、Meta投資6000億美元於AI基建、軟銀與OpenAI主導的「星際之門」（Project Stargate）高達5000億美元、亞馬遜也斥資數百億美元擴建資料中心。因此特斯拉的Terafab也成為是這波「美國製造」的關鍵一環。透過在德州建立超大型晶圓廠，特斯拉能受惠於聯邦政府補貼與稅收抵免，也帶動了半導體材料與設備供應鏈的本土化，也能加速美國擺脫對亞洲供應鏈的依賴。

受益產業

1. 先進資本設備製造商的黃金年代

要建立每月高達百萬片晶圓的2奈米先進晶圓廠，特斯拉需要採購數量驚人的半導體製造設備。

• 艾司摩爾 ASML 0.00%↑ ：作為極紫外光（EUV）及最新一代高數值孔徑（High-NA）EUV微影設備的全球獨家供應商，ASML將是Terafab專案的直接受益者之一 。2奈米製程極度依賴EUV光刻技術，而單價高達4億美元的High-NA EUV更是突破物理極限的關鍵。ASML在2023年的營收已達276億美元，Terafab的龐大需求將進一步推升訂單需求。

• 應用材料 AMAT 0.00%↑ 與科林研發 LRCX 0.00%↑：作為沉積（Deposition）、蝕刻（Etching）及計量檢測設備的全球領導者，這兩家公司將提供Terafab在2奈米GAA（環繞閘極）是不可或缺的關鍵設備，對於Terafab突破2奈米良率瓶頸有決定性作用。

2. 先進封裝市場：英特爾 (Intel)

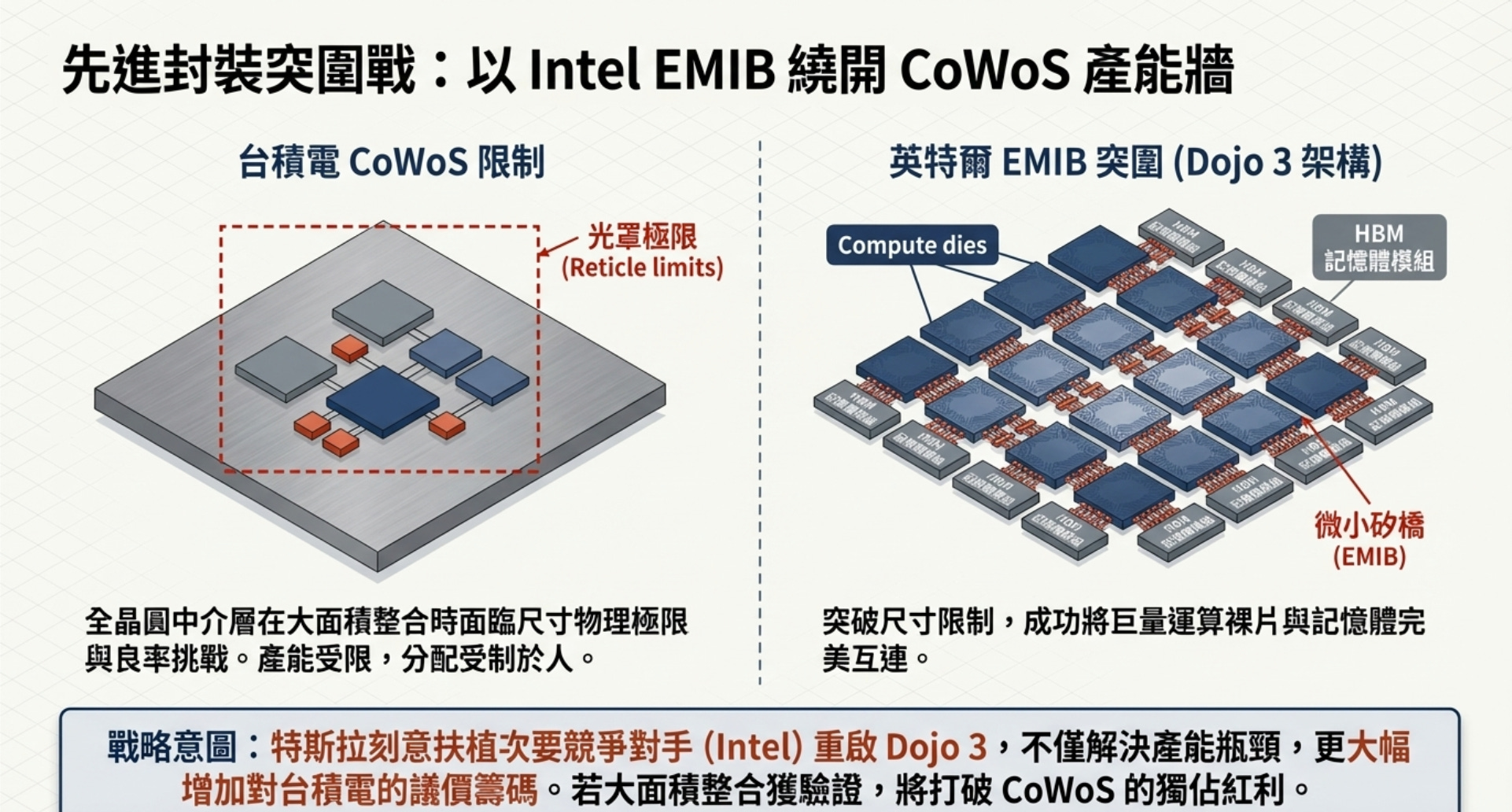

在過渡至完全自製的過程中，特斯拉在先進封裝領域做出與英特爾結盟。為了重啟並量產強大的Dojo 3超級電腦晶片，特斯拉放棄了以往依賴台積電CoWoS封裝的做法，轉而採用英特爾的嵌入式多晶片互連橋接（EMIB）技術。

• Dojo 3的運算模組極度龐大，需將多個654平方毫米的晶片整合於單一封裝內。台積電傳統的全晶圓中介層（Full-wafer interposer）在面對如此龐大的封裝面積時面臨光罩極限（Reticle limits）與良率挑戰。而英特爾的EMIB技術（包括EMIB-T與EMIB-M）使用微小的矽橋來連接多個晶片，能夠突破尺寸限制，在單一封裝內容納高達16顆運算裸片（Compute dies）與24顆HBM記憶體模組。

• 對於正處於轉型陣痛期的英特爾而言，贏得特斯拉這家具有指標性的客戶，能有效提升晶圓代工服務的產能利用率。這也為雙方未來在Terafab的進一步合作（由英特爾提供製程專利授權或建廠Know-how）。

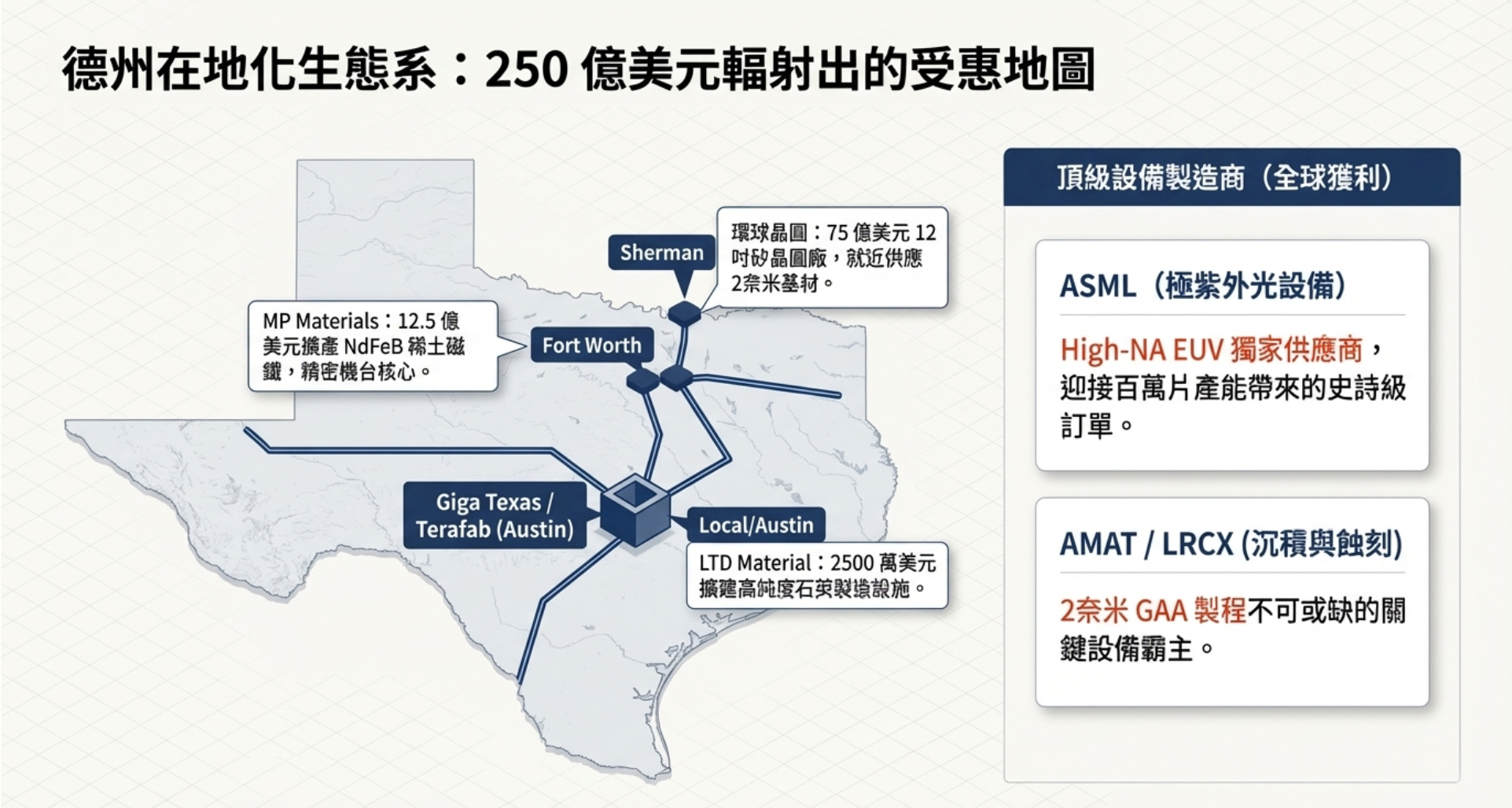

3. 德州在地化半導體材料供應鏈的崛起

• 環球晶圓 (GlobalWafers)：該公司在德州謝爾曼（Sherman）投資高達75億美元新建的12吋（300mm）矽晶圓廠已於2025年5月啟用。作為美國二十多年來首座先進矽晶圓廠，它獲得了美國《晶片法案》4.06億美元的補助，未來將就近為特斯拉Terafab提供生產2奈米晶片所需的基礎矽晶圓基材，降低跨國運輸風險。

• LTD Material：獲得德州半導體創新基金（TSIF）100萬美元補助，投資2500萬美元在奧斯汀擴建88,000平方英尺的製造設施。該廠專門生產高純度石英零件，對於Terafab內部的晶圓蝕刻與擴散製程有效降低對外國石英供應商的依賴。

• MP Materials：在德州沃斯堡附近投資12.5億美元擴建「10X」稀土磁鐵製造園區，並獲得TSIF高達5345萬美元及德州企業基金（TEF）1288萬美元的雙重補助。其生產的高效能釹鐵硼（NdFeB）磁鐵是半導體製造設備與精密機台運作的核心零組件。

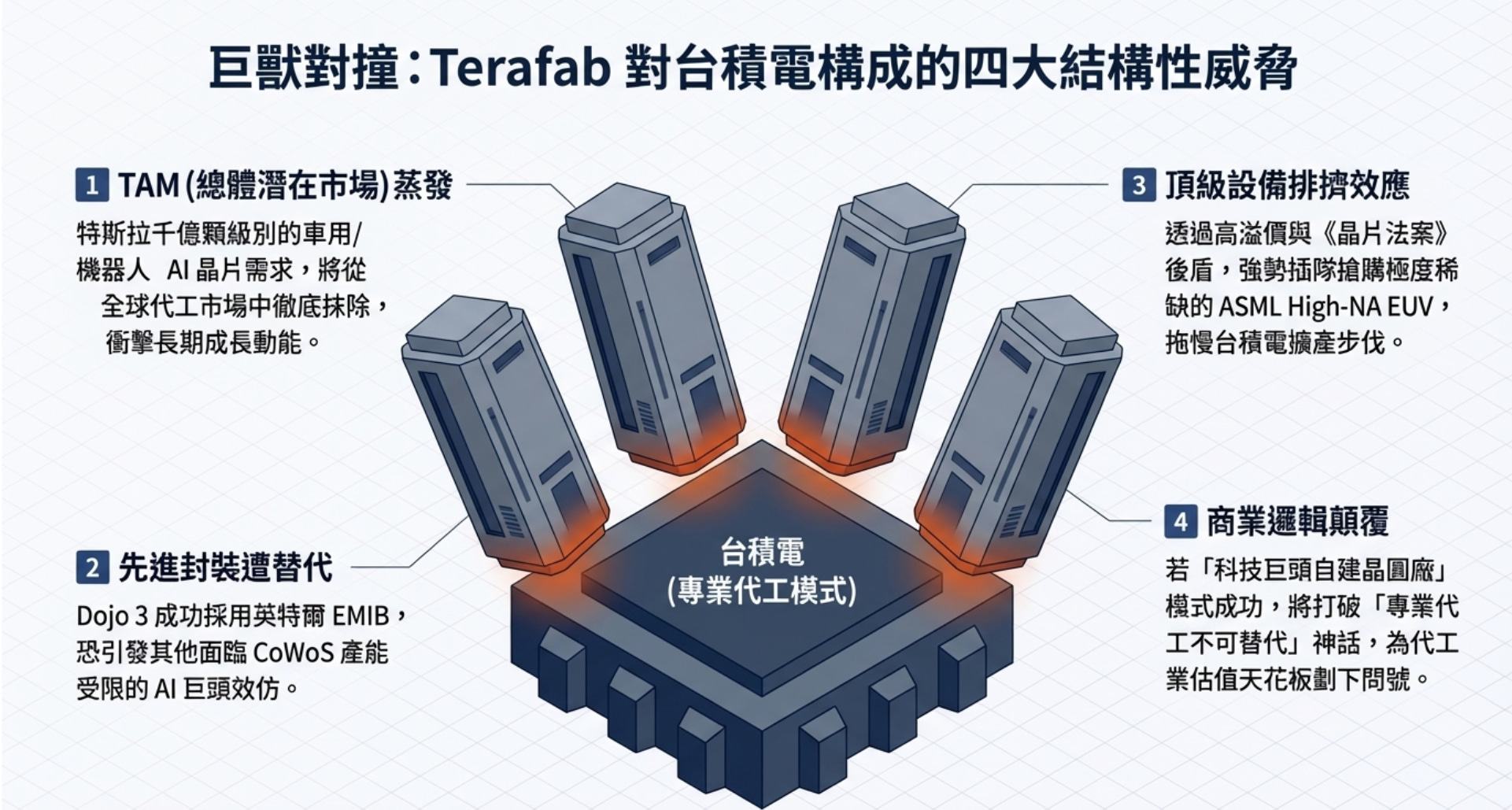

對台積電（TSMC）的影響

在人工智慧浪潮的推動下，台積電在2024年創造了900億美元的驚人營收，擁有59%的超高毛利率與36%的股東權益報酬率（ROE）。進入2025年，全球晶圓代工市佔率進一步攀升至69.9%，全年營收高達1225.4億美元。摩根士丹利預測，AI相關營收將在2026年佔據台積電總營收的30%以上，並在2029年超越40% 。

特斯拉Terafab專案無疑對台積電構成了自成立以來造成可能的影響。

1. 潛在的客戶流失與 TAM (總體潛在市場) 的縮減

特斯拉目前仍是台積電先進製程的重要客戶。特斯拉已完成設計的AI5晶片，將交由台積電與三星共同代工（特斯拉要求兩者產出的晶片具備完全相同的軟體效能）。三星更在德州泰勒廠奪下了特斯拉AI6晶片高達165億美元的生產合約。Terafab的核心目標實現每年1000億至2000億顆AI晶片的完全自給自足。在2027年及之後，隨著Terafab產能的開出，這高達千億顆的巨量晶片需求將直接從全球晶圓代工市場的總體潛在市場（TAM）中被抹除。對於台積電而言，雖然目前擁有Nvidia、AMD及Apple等強大客戶群支撐，但失去特斯拉這塊專為終端機器人與自動駕駛打造的增量市場，將削弱台積電在車用與機器人邊緣AI晶片領域的長期成長動能，但別忘了黃仁勳也在打在車用跟機器人晶片。

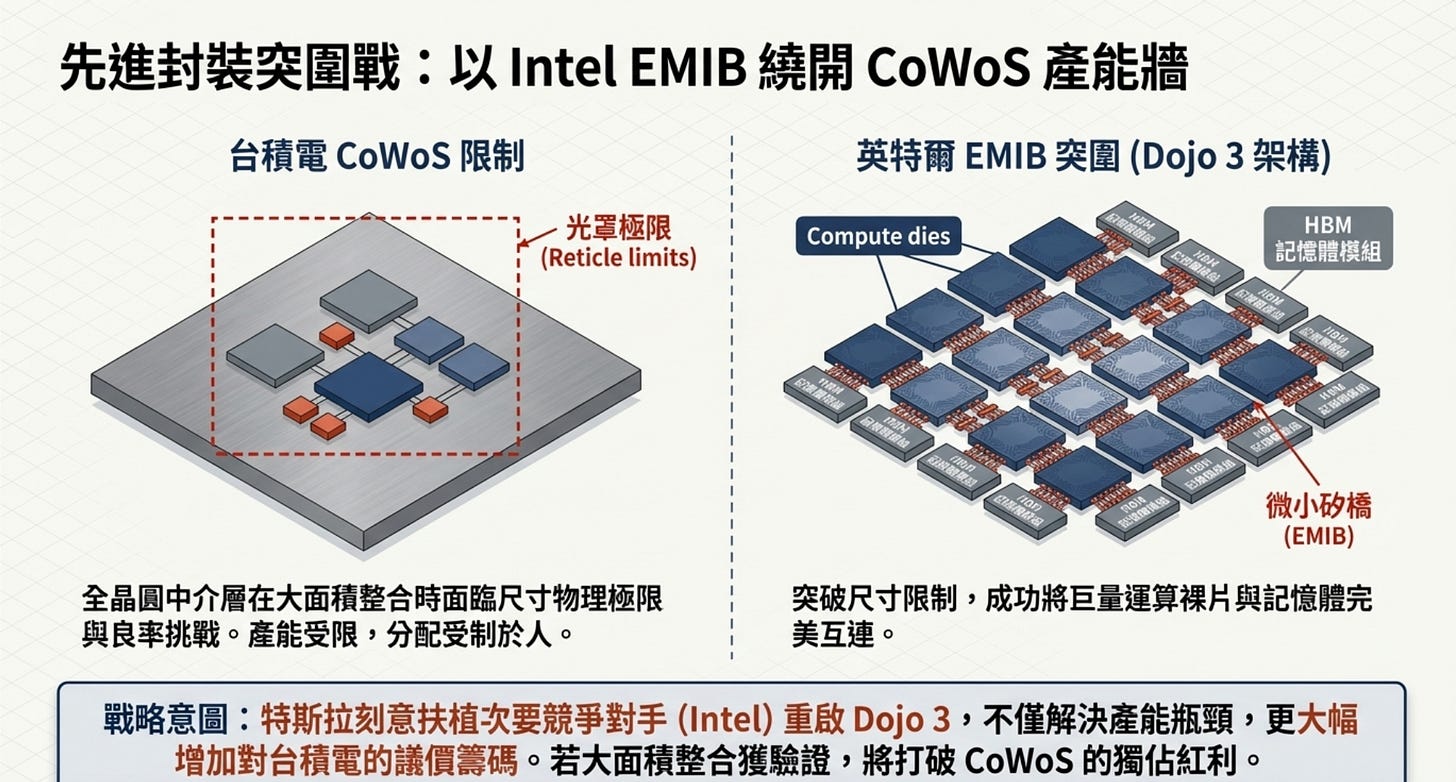

2. CoWoS 面臨 EMIB 挑戰

台積電的CoWoS封裝技術是目前Nvidia等AI巨頭的唯一選擇，台積電也計畫在2026年底前將CoWoS產能大幅擴充約80%至每月12萬片。特斯拉在重啟Dojo 3超級電腦專案時，將運算晶片（D3）交由三星位於德州的2奈米製程生產，而將關鍵的組裝與測試作業交由英特爾的EMIB技術處理。這種「繞開台積電」的供應鏈策略，特斯拉為了突破產能瓶頸並增加議價能力，正在積極扶植台積電的競爭對手。若英特爾的EMIB在Dojo 3專案上證明大面積整合上的優越性與良率，可能引發其他面臨CoWoS產能分配限制的AI晶片設計公司效仿，這將衝擊台積電在先進封裝市場的獨佔紅利(重點是良率)。

3. 頂級資本設備與產能排擠

全球先進半導體設備（尤其是ASML的High-NA EUV）的產能極度有限，每年僅能交付個位數到雙位數的機台。業界曾傳聞台積電為了成本考量，考慮在A14（1.4奈米）製程節點跳過High-NA EUV，而英特爾則積極掃貨。

特斯拉若要在短時間內建設高達10萬至100萬WSPM的2奈米晶圓廠，勢必會在資本設備市場上與台積電、英特爾及三星展開激烈的搶機台大戰。特斯拉有可能透過高溢價或政治協商（依託美國政府《晶片法案》的戰略支持）取得ASML設備的優先交貨權。在ASML產能無法瞬間擴張的情況下，特斯拉插隊搶購EUV機台，將拖慢台積電自身在美國亞利桑那州（投資規模達1650億美元）及台灣本土的先進製程擴產步伐。

4. IDM模式成功，將影響專業代工的邏輯

Terafab帶給台積電最深遠的威脅是商業邏輯的顛覆。台積電的成功基於「不與客戶競爭」的專業代工模式。

如果特斯拉證明科技巨頭能夠透過自建超大型晶圓廠（Terafab），以「晶圓級隔離」等降低成本，消除中間商的利潤，同時擁有更優的硬軟體整合與地緣政治免疫力，這將對台積電的估值造成打擊。蘋果或谷歌也會思考特斯拉可以，為何我們不仿效，這實質上為晶圓代工業的長期天花板劃上巨大的問號。

台積電的護城河檢視

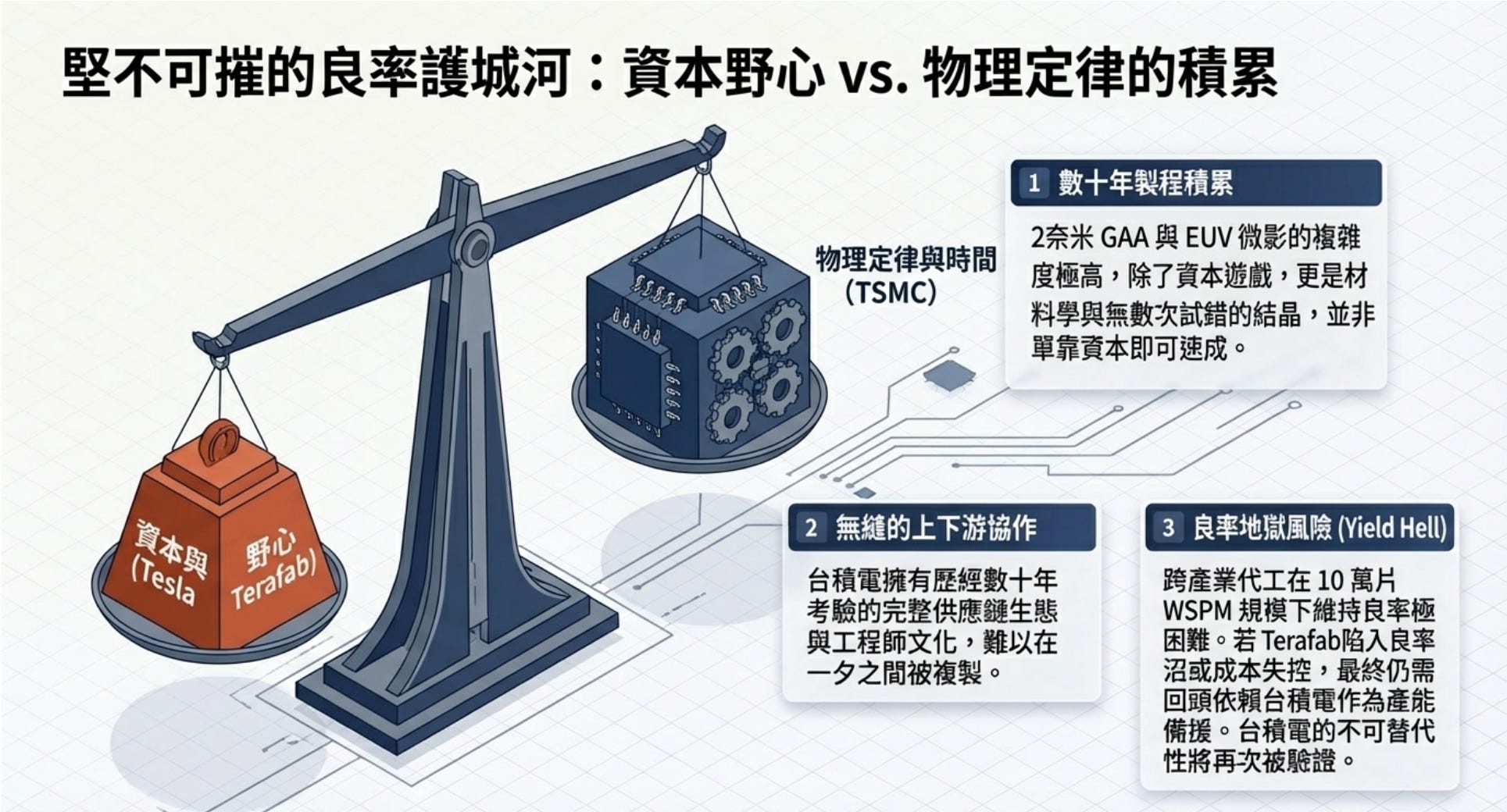

儘管上述威脅巨大，我們在客觀評估時必須指出特斯拉Terafab專案面臨的非常高的執行風險。半導體製造除了是資本遊戲，更是良率管理、材料科學與數十年製程經驗積累跟完整上下游供應鏈廠商密切合作的總和。輝達（Nvidia）執行長黃仁勳曾評論，進入高階晶圓代工市場需要數十年的製程技術專業與良率管理經驗，即使是老牌代工廠在10萬片WSPM的規模下維持最佳良率也會面臨巨大困難，更何況是跨產業代工。

在歷史上不乏企圖彎道超車卻深陷泥沼的案例，特斯拉能否在缺乏這些經驗累積情況下，短期內灣道超車成功駕馭2奈米GAA製程、克服極紫外光微影的複雜，並將「晶圓級隔離」從概念轉化成高良率的實踐，這將會是一個巨大的未知數。另外蓋一個類似這樣規模的廠，至少要兩年的時間，在工廠準備好之前，也許晶圓代工又到了下一個等級，而Terafab慘遭「良率地獄」或成本嚴重失控，最終可能還是必須大幅依賴台積電作為主要的產能備援，屆時台積電的不可替代性反而又再次被確認。我還是一句話，相信台積電的護城河，相信台積電建立了數十年的完整供應鏈。

未來展望

特斯拉「Terafab」專案的正式啟動，是馬斯克想主導下一個十年的通用人工智慧（AGI）與實體機器人革命，自己所佈下的險棋。透過初期投資250億美元建立整合邏輯、記憶體與先進封裝的2奈米晶圓廠，特斯拉想改變為垂直整合的IDM巨獸。

長期來看，Terafab能驗證「科技巨頭自建晶圓廠」的可行性，可以動搖純晶圓代工模式的主導地位，讓整個行業重新思考邏輯。

特斯拉能否成功跨越半導體製造那道良率深水區，Terafab將決定特斯拉是否會成為推動人類邁向下一個時代的核心引擎，亦或又是類似資本過度擴張的警示。但無論結果如何，我們將可以繼續看下去，但我相信IDM 的代工模式如果能成功，那INTEL 就不會走到這個節骨眼了。

參考內容

1. Musk says Tesla’s mega AI chip fab project to launch in seven days By Reuters, accessed March 15, 2026, https://www.investing.com/news/stock-market-news/musk-says-teslas-gigantic-chip-fab-project-to-launch-in-seven-days-4561485

2. Elon Musk says his chipmaking ‘Terafab Project’ venture will launch ..., accessed March 15, 2026, https://www.tomshardware.com/tech-industry/semiconductors/elon-musk-says-his-terafab-project-chipmaking-venture-will-launch-in-seven-days-musks-latest-moonshot-multi-billion-project-launches-on-a-saturday

3. Breaking the Chip Wall: Elon Musk Announces Tesla’s ‘Terafab’ Project Launches in Seven Days | MEXC News, accessed March 15, 2026, https://www.mexc.co/en-IN/news/928183

4. Tesla Terafab Semiconductor Initiative March 21 Launch For In ..., accessed March 15, 2026, https://www.technetbooks.com/2026/03/tesla-terafab-semiconductor-initiative.html

5. Tesla Terafab Project: Elon Musk Confirms Launch in Seven Days ..., accessed March 15, 2026, https://www.fintechweekly.com/news/tesla-terafab-project-launch-ai-chip-fab-musk-march-2026

6. Tesla set to launch Terafab project for AI chips - Tech in Asia, accessed March 15, 2026, https://www.techinasia.com/news/tesla-set-to-launch-terafab-project-for-ai-chips

7. (PDF) TeraFab and the Compute Moat: Elon Musk’s Vision for ..., accessed March 15, 2026, https://www.researchgate.net/publication/400225113_TeraFab_and_the_Compute_Moat_Elon_Musk’s_Vision_for_Vertical_AI_Chip_Manufacturing_at_Tesla

8. Musk: Tesla to Launch ‘Terafab’ AI Chip Factory Project Next Week - TeslaHubs, accessed March 15, 2026, https://teslahubs.com/blogs/tips/musk-tesla-to-launch-terafab-ai-chip-factory-project-next-week

9. Elon Musk says Tesla’s ‘Terafab’ AI chip manufacturing project to launch next week, accessed March 15, 2026, https://www.livemint.com/technology/tech-news/elon-musk-says-tesla-s-terafab-ai-chip-manufacturing-project-to-launch-next-week-11773498279882.html

10. Tesla Bets Big on In-House AI Chips With ‘Terafab’ Project | Whalesbook, accessed March 15, 2026, https://www.whalesbook.com/news/English/tech/Tesla-Bets-Big-on-In-House-AI-Chips-With-Terafab-Project/69b65acf8a7d0a3f923c44f5
